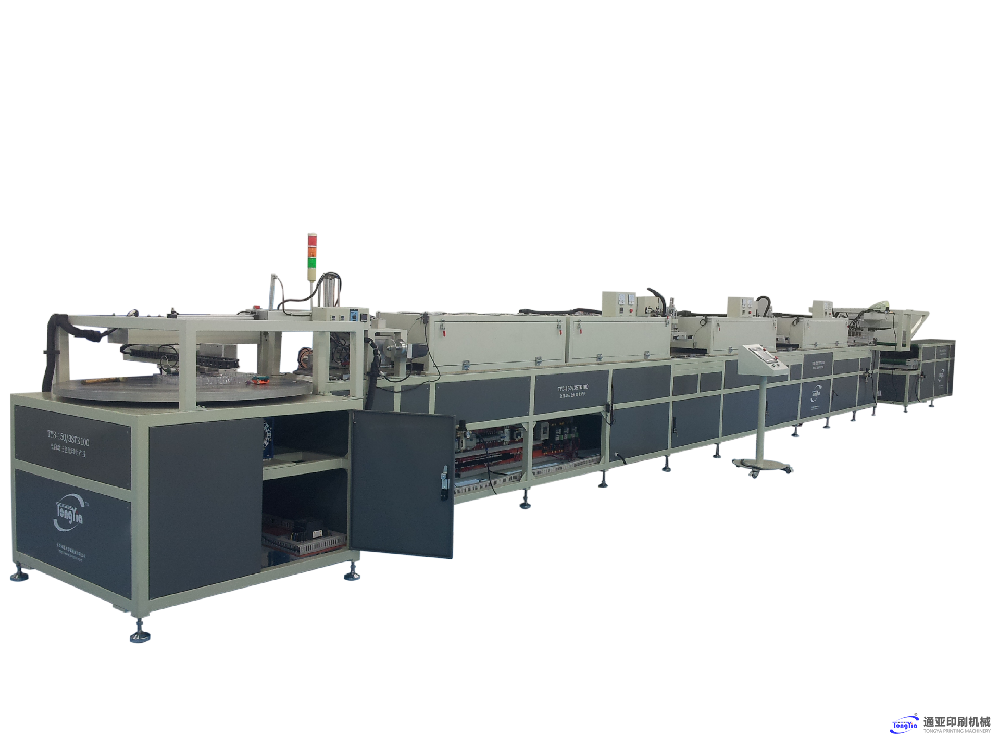

機器名稱：全自動三色絲印貼膜生產線

機器型號：TYS-103/3SIR200

一、此精密平面絲印生產線具有以下特點：

1、 各位置均為電眼感應，位置準，性能優。

2、 坦克帶進口電機傳動，氣缸側壓式定位，定位準確而穩定。

3、 面板選用優質鋁合金材料，輕巧堅固，精密結構效率顯著。

4、 坦克帶循環動作，操作更加方便、安全。

5、 刮刀前后運動采用導柱結構，運動輕巧平穩，提高印刷質量。

6、 網框升降采用導軌結構導向，精度高，運動平穩順暢。

7、 自動抬起印頭功能，拆卸網框更快更容易。

8、 性能穩定，整臺機器采用松下PLC控制。

9、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。

10、 采用日本SMC公司最新氣動元件，動力暢順強勁，經久耐用。

11、 特殊減震裝置，機器運作非常平穩；

12、 配備自動貼膜系統，產品印刷干燥后表面貼著保護膜

13、 PLC控制，觸摸屏操作，可直接選用絲印功能反應敏捷使用方便。

二、 技術參數：

  1、印刷顔色                          3色

  2、單周期                            可以

  3、持續運動                          可以

  4、項目計數                          可以

  5、速度調節                          可以

  6、各部位延時                        可以

  7、印刷速度                          900次/小時X4PCS/次=3600PCS/小時

  8、最大網框                          160mmX250mm

  9、最大印刷面積                      80mmX150mm

  10、工件高度                         0-20mm

  11、刮刀前后行程                     200mm

  12、運輸帶每次行程                   152.4mm

  13、刮刀、油刮上下行程               20mm

  14、驅動                             氣動、變頻電機

  15、控制系統                         PLC控制

  16、控制電壓                         24VDC

  17、電源電壓                         220VAC  50/60Hz

  18、連接負荷                         9.5KW

  19、氣動供應                         6bar

  20、機身外形尺寸                     11000mm X 600mm X 1200mm

  21、重量                             約1300Kg

三、機器操作安全性能：

    TYS-103/3SIR200精密平面絲印線符合最新的工程式樣，如按要求使用絕對值得信賴。

機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電。回到起始位置，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。

 四、注意事項：

 （1）、當機器需要移動或修理時，必須將電源和氣源切斷。

 （2）、當調整或清洗油刮時，請按步驟操作。

 （3）、增強防火意識，配備消防器材。

 五、主要傳動構件

  1、運輸帶驅動馬達：意大利MOTOVARIA    750W

  2、夾具定位氣缸：    SMC    CQ2B32-15D

  3、刮刀氣缸：    SMC：    CQ2KB20-20

  4、電磁閥：      SMC：    SY7120

  5.  PLC          松下      FPO-C32CT

  6. 觸摸屏        松下      AIGT3300B

六、主要操作性能

（1）本生產線配置自動貼膜系統，另可根據客戶要求選配CCD檢測系統。

（2）、。本生產線需配置操作人員：輸送帶直接對接注塑機，替代人工至少30人以上。
